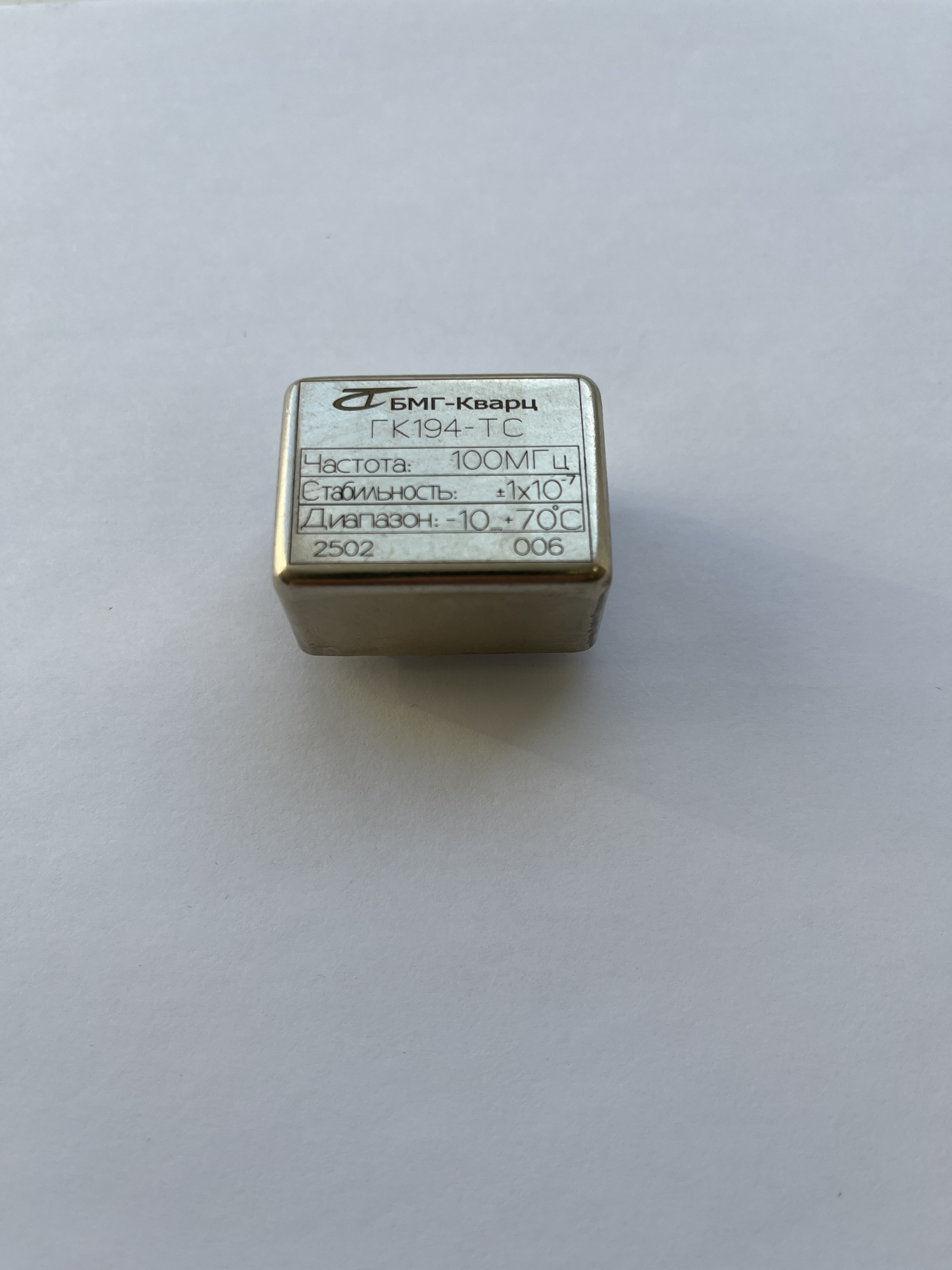

Термостатированный кварцевый генератор ГК194-ТС
Особенности ГК194-ТС
- Высокая температурная стабильность
- Форма выходного сигнала синусоидальная
- Корпус CO-8 (Europack)
- Генераторы соответствуют
ТУ 6329-008-27998995-08
| Основные характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 20 … 100 МГц | ||||||||||
| Температурная нестабильность рабочей частоты | |||||||||||
| -10 … +60°С | ±1,0×10-7, ±5,0×10-7 | ||||||||||
| -30 … +60°С | ±5,0×10-7 | ||||||||||
| Питание | |||||||||||
| Напряжение питания | 12,0 В ± 5% | ||||||||||
| Внешнее управляющее напряжение | 0 … 5 В | ||||||||||
| Пределы перестройки частоты внешним напряжением, не менее | ±1,0×10-6 | ||||||||||
| Выходной сигнал | |||||||||||
| Выходной сигнал на нагрузке 50 Ом | синусоидальный, не менее 0,25 В | ||||||||||
| Потребляемый ток (стартовый), не более | 350 мА | ||||||||||
| Потребляемый ток в установившемся режиме, не более | 120 мА | ||||||||||
| Нестабильность частоты от изменения питания 12 В ± 5% | ±5,0×10-9 | ||||||||||
| Время установления частоты с точностью 1,0×10-7 при 25°С, не более | 3 мин. | ||||||||||
| Воздействие механических факторов | |||||||||||
| Синусоидальная вибрация, диапазон частот | 1–500 Гц | ||||||||||
| Амплитуда ускорения | 10 g | ||||||||||
| Механический удар одиночного действия | 150 g, длительность 1–5 мс | ||||||||||
| Механический удар многократного действия | 40 g, длительность 2–10 мс | ||||||||||
| Схема расположения выводов | |||||||||||
|
|||||||||||
| Габариты, мм | 36×27×18,8 | ||||||||||
