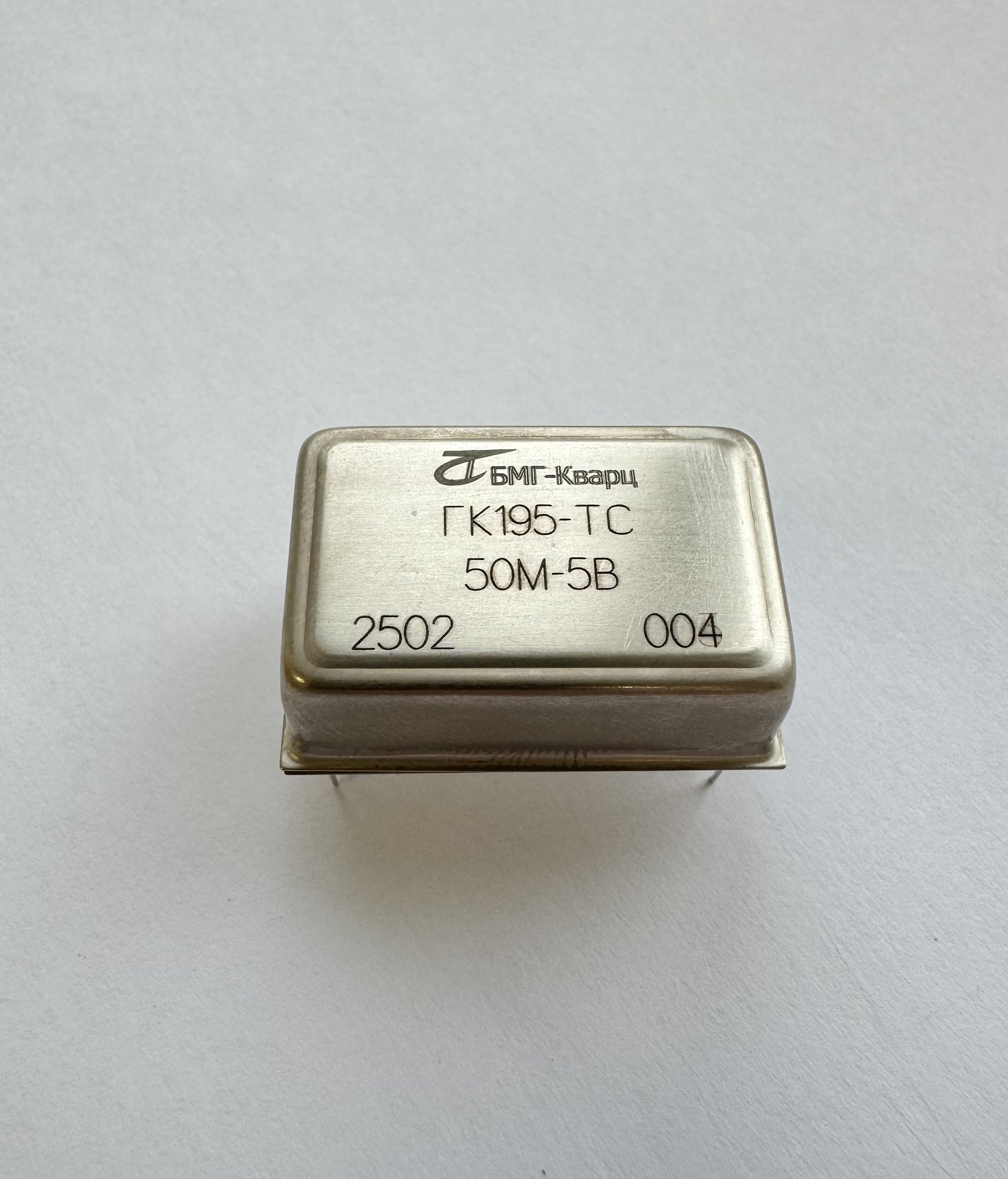

Термостатированный кварцевый генератор ГК195-ТС
Особенности ГК194-ТС
- Высокая температурная стабильность
- Малогабаритный корпус
- Форма выходного сигнала синусоидальная
- Корпус 155.15-2
- Генераторы соответствуют
ТУ 6329-009-27998995-09
| Основные характеристики | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 20 … 100 МГц | ||||||||||||||||
| Температурная нестабильность рабочей частоты | |||||||||||||||||
| -10 … +60°С | ±1,0×10-7, ±5,0×10-7 | ||||||||||||||||
| -40 … +70°С | ±5,0×10-7 | ||||||||||||||||
| Питание | |||||||||||||||||
| Напряжение питания | 5,0 В ± 5% | ||||||||||||||||
| Внешнее управляющее напряжение | 0 … 5 В | ||||||||||||||||
| Пределы перестройки частоты внешним напряжением, не менее | ±1,0×10-6 | ||||||||||||||||
| Выходной сигнал | |||||||||||||||||
| Выходной сигнал на нагрузке 50 Ом | синусоидальный, не менее 0,25 В | ||||||||||||||||
| Ослабление гармонических составляющих спектра, не менее | 30 дБ | ||||||||||||||||
| Потребляемый ток (стартовый), не более | 450 мА | ||||||||||||||||
| Потребляемый ток в установившемся режиме, не более | 120 мА | ||||||||||||||||
| Нестабильность частоты от изменения питания 5 В ± 5% | ±5,0×10-9 | ||||||||||||||||
| Время установления частоты с точностью 1,0×10-6 при 25°С, не более | 1 мин. | ||||||||||||||||
| Воздействие механических факторов | |||||||||||||||||
| Синусоидальная вибрация, диапазон частот | 1–500 Гц | ||||||||||||||||
| Амплитуда ускорения | 10 g | ||||||||||||||||
| Механический удар одиночного действия | 150 g, длительность 1–5 мс | ||||||||||||||||
| Механический удар многократного действия | 40 g, длительность 2–10 мс | ||||||||||||||||
| Схема расположения выводов | |||||||||||||||||
|
|||||||||||||||||
| Габариты, мм | 30×20×10 | ||||||||||||||||
