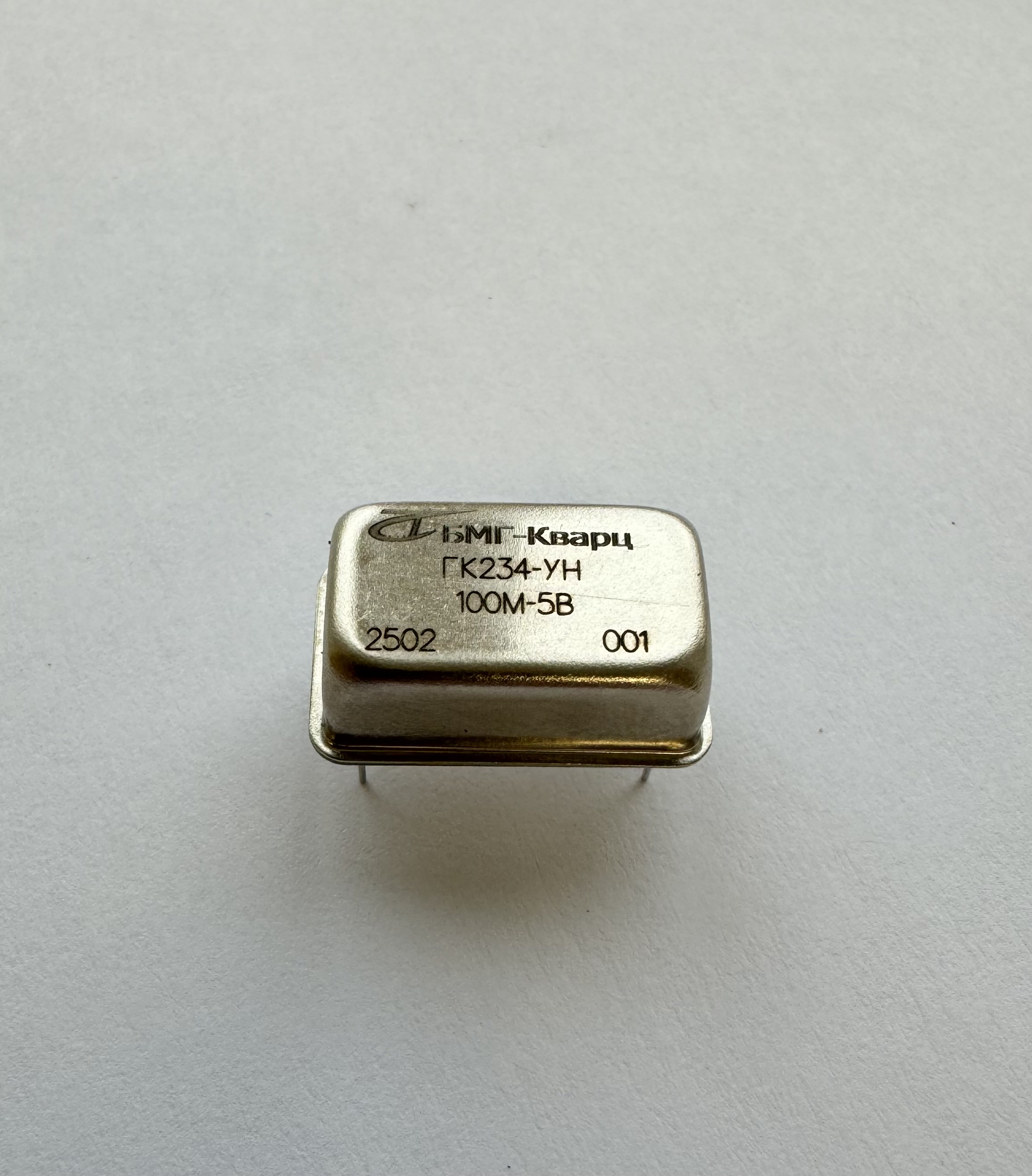

Кварцевый генератор управляемый напряжением ГК234-УН
Особенности ГК234-УН
- Форма выходного сигнала импульсная (ТТЛШ)
- Корпус DIL 14
- Генераторы соответствуют
ТУ 6329-005-27998995-06
| Основные характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 10 … 100 МГц | ||||||||
| Точность настройки при температуре 25°С и Uупр = 2,5 В | |||||||||
| Возможные значения | ± 5×10-6, ± 10×10-6 | ||||||||
| Температурная нестабильность рабочей частоты | |||||||||
| -10 … +60°С | ± 5×10-6, ± 10×10-6 | ||||||||
| -40 … +70°С | ± 15×10-6, ± 25×10-6 | ||||||||
| -60 … +85°С | ± 50×10-6 | ||||||||
| Пределы перестройки частоты | |||||||||
| Диапазон управляемых напряжений | 0 … 5,0 В | ||||||||
| Пределы перестройки частоты | ±(50 … 100)×10-6 | ||||||||
| Линейность характеристики управления, не более | 10 % | ||||||||
| Наклон характеристики управления | положительный | ||||||||
| Питание | |||||||||
| Напряжение питания | 5,0 В ± 5% | ||||||||
| Потребляемый ток, не более | 50 мА | ||||||||
| Выходной сигнал | |||||||||
| Форма сигнала | импульсная (ТТЛШ) | ||||||||
| Выходное напряжение, уровень "0", В, не более | 0,4 | ||||||||
| Выходное напряжение, уровень "1", В, не менее | 2,4 | ||||||||
| Нагрузка, не более | 10 пФ ± 20% | ||||||||
| Длительность нарастания и спада импульса | 15 нс | ||||||||
| Симметрия импульса, не менее | 40…60% | ||||||||
| Воздействие механических факторов | |||||||||
| Синусоидальная вибрация, диапазон частот | 1–500 Гц | ||||||||
| Амплитуда ускорения | 10 g | ||||||||
| Одиночный удар, длительность 1–5 мс | 150 g | ||||||||
| Многократный удар, длительность 2–10 мс | 15 g | ||||||||
| Схема расположения выводов | |||||||||
|
|||||||||
| Габариты, мм | 20,2×12,6×7,5 | ||||||||
