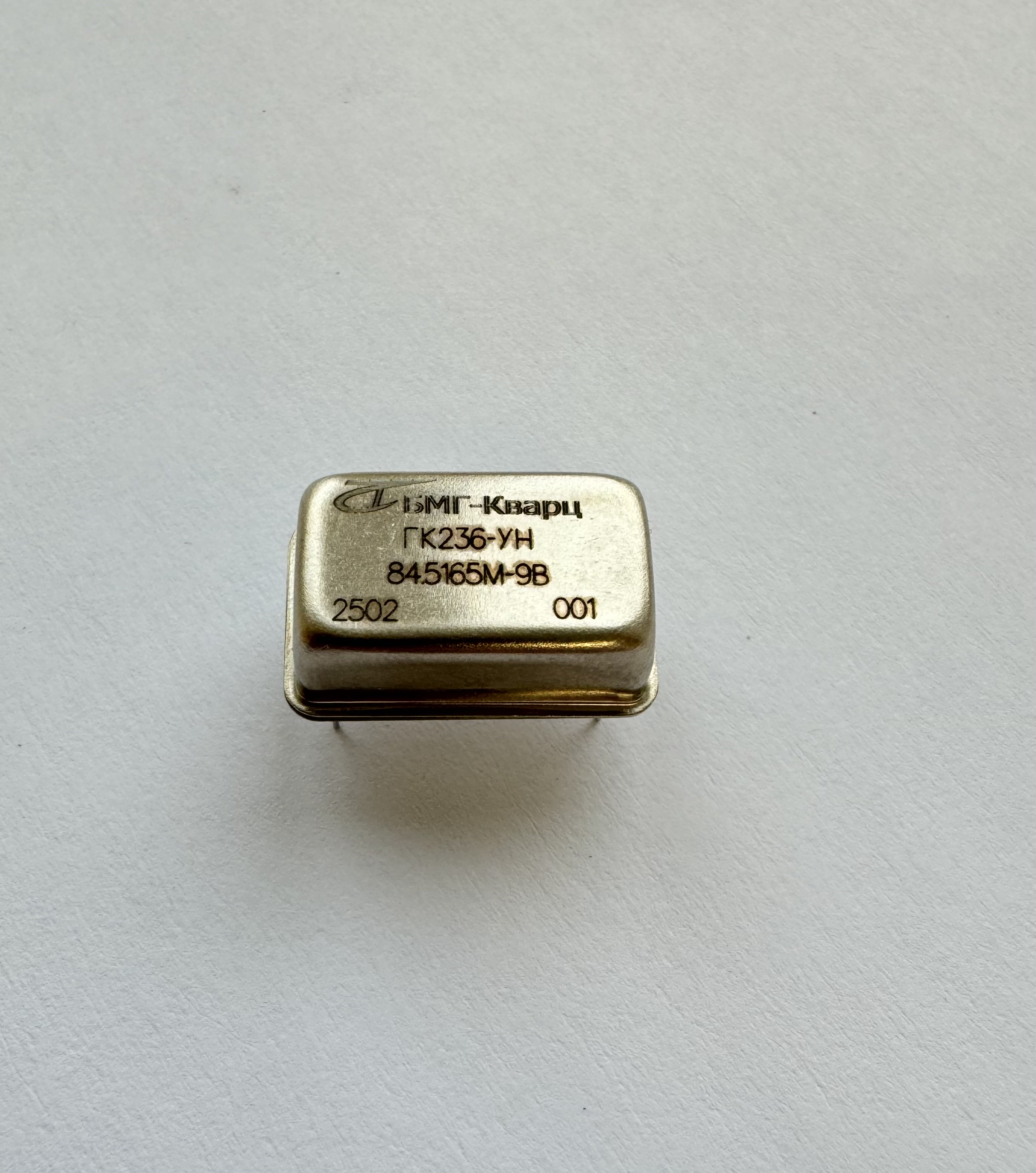

Кварцевый генератор управляемый напряжением ГК236-УН
Особенности ГК236-УН:
- Форма выходного сигнала синусоидальная
- Корпус DIL 14
- Генераторы соответствуют
ТУ 6329-006-27998995-06
| Основные характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 20 … 80 МГц | ||||||||
| Настройки и нестабильность частоты | |||||||||
| Долговременная нестабильность частоты | ± 50×10-6 | ||||||||
| Температурная нестабильность от -60°С до +85°С | ± 100×10-6 | ||||||||
| Нестабильность частоты от изменения напряжения питания ±5% | ± 10×10-6 | ||||||||
| Нестабильность частоты от изменения нагрузки ±10% | ± 10×10-6 | ||||||||
| Кратковременная нестабильность частоты за 1 мс, не более | 3×10-9 | ||||||||
| Время готовности | 0,3 сек | ||||||||
| Пределы перестройки частоты | |||||||||
| Диапазон напряжения управления | 1,0 … 9,0 В | ||||||||
| Диапазон перестройки частоты, не менее | ± 500×10-6 | ||||||||
| Средняя крутизна характеристики, не более | 25 кГц/В | ||||||||
| Питание | |||||||||
| Напряжение питания | 9,0 В ± 5% | ||||||||
| Потребляемый ток | не менее 10 мА, не более 20 мА | ||||||||
| Выходной сигнал | |||||||||
| Форма сигнала | синусоидальная | ||||||||
| Выходное напряжение (нагрузка 50 Ом), не менее | 0,3 В | ||||||||
| Воздействие механических факторов | |||||||||
| Синусоидальная вибрация, диапазон частот | 10–2000 Гц | ||||||||
| Амплитуда ускорения | 15 g | ||||||||
| Одиночный удар: | 1000 g, 0,1–2,0 мс | ||||||||
| Многократный удар: | 150 g, 1–5 мс | ||||||||
| Повышенная влажность воздуха | 98% при +35°С | ||||||||
| Схема расположения выводов | |||||||||
|
|||||||||
| Габариты, мм | 20,2×12,6×7,5 | ||||||||
